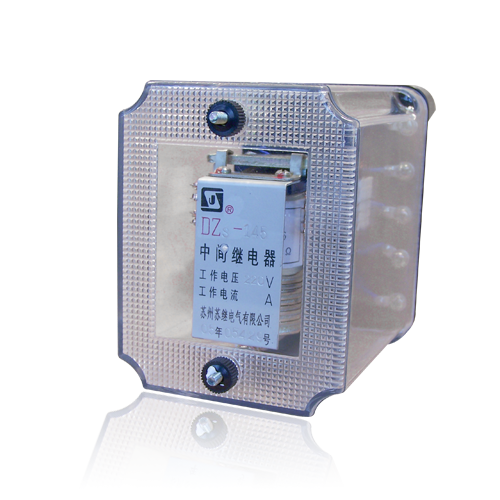

產品說明
DZB-100系列中間繼電器（以下簡稱繼電器），作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的接點數量或接點容量。DZB-115型為電流動作電壓保持繼電器，DZB-138型為電壓動作電流保持繼電器，借阻尼繞組的短接DZB-138型還能延時動作。
產品特點
DZB-100系列中間繼電器繼電器系電磁式繼電器。繼電器的線圈裝在導磁體的鐵芯上，它由工作繞組和保持繞組構成：DZB-115型，有一個工作繞組（電流繞組）和一個保持繞組（電壓繞組)，DZB-138型，有一個工作繞組（電壓繞組），兩個保持繞組（電流繞組）和一個阻尼繞組（端子7-8）。
應用及安裝

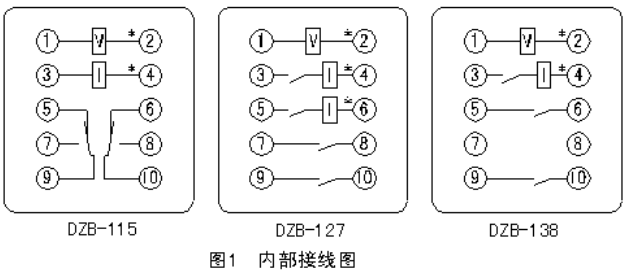

繼電器可以前面接線，也可以后面接線，其內部接線示于圖l
技術參數
繼電器按照額定數據接點形式的分類：
動作值：
| 型號 | 額定電壓（伏） | 額定電流（安） | 接點數量（副） | |
| 常開 | 常閉 | |||
| DZB-115 | 24 28 110 220 | 0.5，1，2，4，6 | 2 | 2 |
| DZB-138 | 24、28、110、220 | 1、2、4、8 | 3 | 1 |
動作值：
(1)DZB-ll5型 不大于80％額定電流；
(2)DZB-138型 30％-70％額定電壓。
返回值：
(1)DZB-115型 不小于2％額定電流；
(2)DZB-138型 不小于3％額定電壓。
保持值：
(1)DZB-115型 不小于70％額定電壓；
(2)DZB-138型 不小于65％額定電流。
動作時間：
(1)DZB-115型 不大于0.045秒；
(2)DZB-138型 額定電壓下，斷開阻尼繞組不大于0.045秒，短接阻尼繞組大于0.06秒。
返回時間：
(1)DZB-115型 斷開額定電流，返回時間不大于0.02秒；
(2)DZB-138型 斷開額定電壓時不大于0.06秒。
功率消耗：
(1)DZB-115型 電壓繞組不大于4瓦；
(2)DZB-138型 電壓繞組不大于10瓦，電流繞組不大于4.5瓦。
熱穩定性：
(1)DZB-115型 電壓繞組長期耐受110％額定電壓，溫升不超過60℃；電流繞組耐受3倍額定電流歷時2秒；
(2)DZB-138型 電壓繞組長期耐受110％額定電壓，溫升不超過60℃；電流繞組耐受3倍額定電流歷時5秒。
繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間的絕緣 強度，耐受交流50赫茲，電壓2000伏，歷時1分鐘試驗，而無擊穿或閃絡現象。
注：(1)同一副動、靜接點之間的絕緣不試驗；
(2)各繞組間耐受交流50赫茲，電壓500伏，歷時1分鐘試驗。
重量不超過1.1公斤。

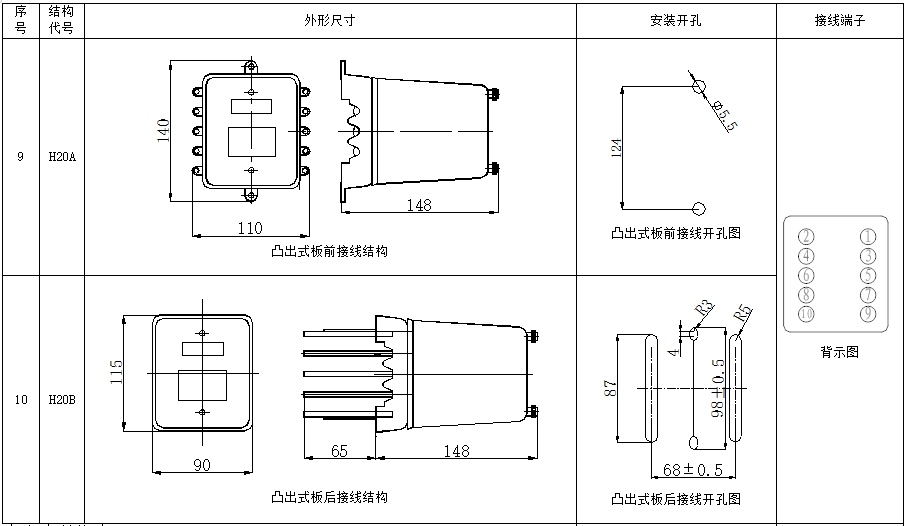

外形尺寸
